Al centro dell’ODROID-C5 pulsa il SoC Amlogic S905X5M, un chip che combina quattro core ARM Cortex-A55 a frequenza fino a circa 2,5 GHz con una GPU Mali-G310 di ultima generazione, progettata per offrire prestazioni grafiche più vicine a quelle di un mini PC che di un semplice SBC low cost. Questo salto rispetto alla precedente generazione basata su S905X3 non è solo un dettaglio numerico: significa una risposta più rapida nelle applicazioni multitasking, una gestione più fluida di interfacce grafiche complesse e una capacità di decodifica video moderna, orientata a contenuti 4K con profili recenti. La CPU, costruita sull’architettura ARMv8.2-A, consente l’esecuzione efficiente di sistemi Linux a 64 bit, container leggeri, server applicativi e script di automazione, mantenendo consumi contenuti anche quando i core vengono spinti al massimo.
La dotazione di 4 GB di RAM DDR4 rappresenta il compromesso più sensato per il tipo di utilizzo a cui la scheda è destinata: sufficiente per far girare distribuzioni Ubuntu o derivate Debian in modo fluido, mantenere attivi servizi web, database leggeri, broker MQTT, interfacce grafiche Qt o web-based, e allo stesso tempo non eccessiva da vanificare l’idea di piattaforma economica. Il bus di memoria a 32 bit, con frequenze che arrivano a valori tipici dell’ordine dei 3200 MT/s, consente una banda passante adeguata al SoC, evitando colli di bottiglia tra CPU e RAM in molte applicazioni reali. Questo aspetto è importante quando si lavora con logging dati in tempo reale, dashboard di monitoraggio o sistemi di visione leggera, in cui il flusso tra elaborazione e accesso in memoria deve restare il più lineare possibile.
Sul fronte dello storage, l’ODROID-C5 offre due canali: lo slot microSD compatibile con modalità UHS-I e il connettore dedicato per moduli eMMC. In fase di prototipo, la scheda può essere avviata senza problemi da microSD, una scelta che garantisce flessibilità e rapidità di test: si clona un’immagine, si avvia, si cambia, si riprova. Quando però l’idea evolve in un prodotto più stabile, l’eMMC diventa l’opzione preferenziale, grazie a tempi di lettura e scrittura sensibilmente migliori, a una maggiore robustezza e a una resistenza più elevata a scritture frequenti, tipiche di sistemi che registrano log, telemetrie o dati di processo. La combinazione di questi due canali permette di passare da un ambiente di sviluppo dinamico a un deployment semi-definitivo semplicemente spostando l’immagine da microSD a eMMC, senza cambiare l’hardware di base.
Form factor, connettività e interfacce fisiche

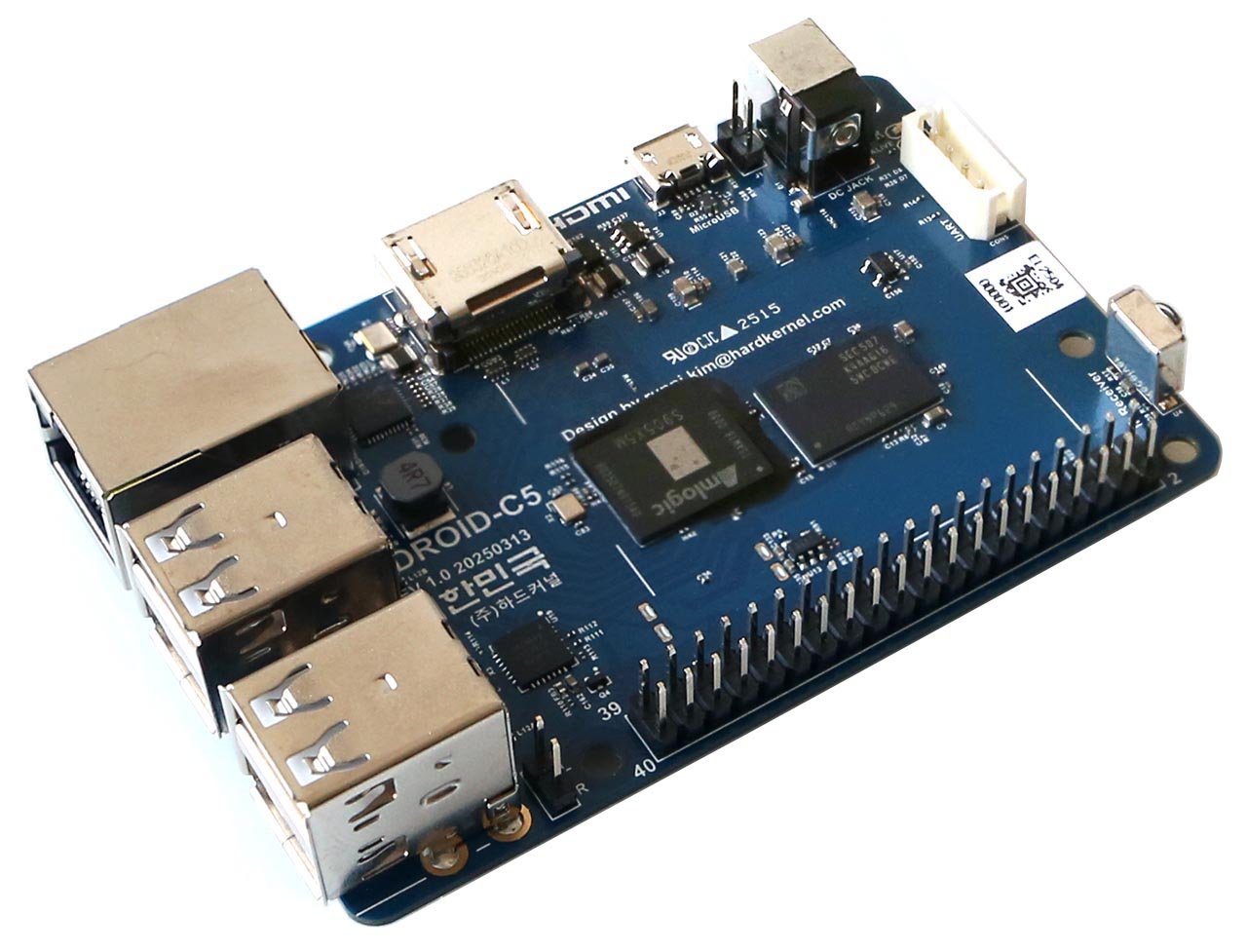

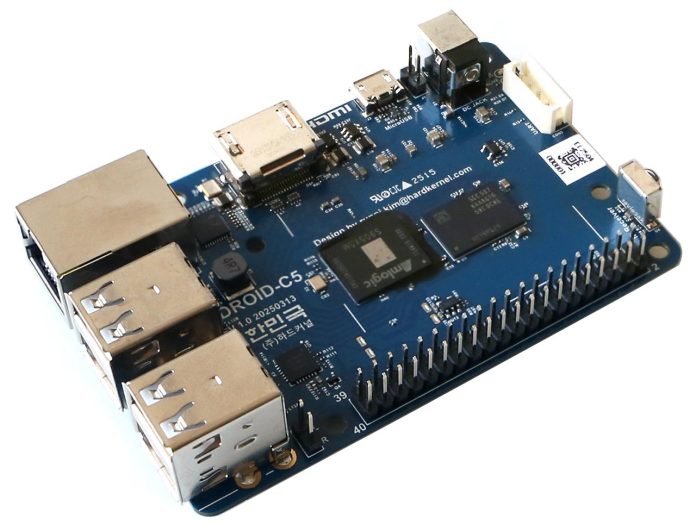

Le dimensioni dell’ODROID-C5 restano allineate allo standard di fatto dei single board stile Raspberry: circa 85 x 56 millimetri di area, pochi millimetri di spessore escludendo connettori e header, un peso intorno alle poche decine di grammi. Questa compattezza consente di alloggiare la scheda in contenitori 3D stampati, quadri elettrici, cassette di derivazione e piccoli box in plastica senza dover ridisegnare supporti o staffe ad hoc. Il layout è pensato per risultare familiare a chi ha già lavorato con altri modelli ODROID: connettori di alimentazione, HDMI, Ethernet e USB sono collocati sui bordi, lasciando la parte centrale libera per eventuali dissipatori o moduli di espansione. Questa razionalità del layout riduce la probabilità di interferenze meccaniche e facilita il cablaggio durante prove e installazioni provvisorie.
Una delle caratteristiche più importanti in chiave prototipazione è la presenza di una porta Ethernet Gigabit, che assicura una comunicazione affidabile e con bassa latenza all’interno di reti locali, spesso fondamentale per sistemi di controllo, data logger, piccole appliance server o gateway IoT. A questa si affiancano quattro porte USB a dimensione standard, che consentono di collegare tastiere, mouse, chiavette Wi-Fi, dongle Bluetooth, moduli seriali, convertitori industriali e dispositivi di storage esterni. In aggiunta è presente una porta UART di console, che permette di accedere ai messaggi del bootloader, ai log di sistema e a una shell anche quando il video non è disponibile: un’ancora di salvezza quando si lavora su kernel, driver o configurazioni critiche. La possibilità di avere debug seriale a portata di mano distingue l’ODROID-C5 da piattaforme puramente consumer pensate solo per l’utente finale.
Sul fronte multimediale, l’ODROID-C5 espone un’uscita HDMI 2.0 capace di gestire risoluzioni fino a 4K a 60 Hz, con supporto a funzionalità come HDR, CEC ed EDID, che consentono di dialogare in modo intelligente con televisori, monitor professionali e schermi integrati. Oltre al segnale video, l’HDMI trasporta audio digitale multicanale, ma per prototipi e applicazioni dove l’uscita verso speaker o cuffie è importante, la scheda mette a disposizione anche una uscita audio analogica tramite jack, utile per sistemi di segnalazione sonora, interfacce utente vocali, demo di prodotti o unità didattiche che richiedono suono locale. Insieme, queste interfacce permettono di trasformare la scheda in un terminalino HMI, un chiosco interattivo, un digital signage entry-level, senza dover ricorrere a hardware aggiuntivo complesso.
Gpio, I/O e potenziale per la prototipazione
Il vero cuore del valore per chi sviluppa prototipi elettronici è la presenza del GPIO a 40 pin. L’header espone linee digitali generiche programmabili, bus I²C, SPI, UART, segnali PWM per il controllo motori o dimmer di luci, e ingressi ADC a 12 bit per la lettura di grandezze analogiche come tensioni di sensori, fotoresistenze, potenziometri e trasduttori semplici. Questo significa che l’ODROID-C5 può assumere il ruolo di cervello di un sistema in cui servono sia competenze da microcontrollore (lettura sensori, gestione attuatori) sia competenze da computer completo (rete, storage, elaborazione). La presenza degli ADC integrati riduce in molti casi la necessità di aggiungere convertitori esterni, semplificando la BOM e accorciando i tempi di sviluppo.
Attorno alla scheda, il produttore e i distributori hanno costruito un piccolo ecosistema di schede di espansione: moduli relè, board a MOSFET per il controllo di carichi in corrente continua, piccoli amplificatori audio, schermi HDMI o MIPI con touchscreen, moduli eMMC dedicati, case compatibili e kit di training I/O. Questa disponibilità di accessori permette a un progettista di scalare rapidamente: si può partire da un prototipo con fili volanti e breadboard, per poi passare a una configurazione semi-industriale con schede agganciate e cablaggi più puliti, senza cambiare architettura di base. È un vantaggio non banale, perché riduce al minimo il gap tra fase sperimentale e fase pre-produttiva, consentendo di riutilizzare schemi, layout e attacchi meccanici.
In chiave di sviluppo avanzato, il GPIO della C5 diventa anche uno strumento per test automatizzati: linee digitali possono essere usate per pilotare banchi di prova, simulare ingressi di sensori, generare pattern di segnale per verificare la risposta di moduli esterni. Tramite script Python o programmi C è possibile orchestrare sequenze di test complesse, acquisire i risultati, salvarli su file e inviarli in rete per analisi successive. La combinazione di risorse di calcolo del SoC e flessibilità del GPIO trasforma la scheda in una piattaforma di testing embedded più economica di molti strumenti dedicati, ma sufficiente per una grande fetta di applicazioni didattiche, R&D aziendale, prototipazione rapida e validazione di concetto.
Efficienza energetica, gestione termica e alimentazione
Uno dei punti dell’ODROID-C5 è il profilo energetico: la scheda è stata progettata per erogare prestazioni superiori a quelle del modello C4 e, al tempo stesso, ridurre i consumi. In molti test pubblici e nelle note dei distributori, si rileva un assorbimento che rimane attorno o sotto ai 2-3 watt in carico moderato, scendendo verso il watt in condizioni di idle. Questo significa poter alimentare il sistema con alimentatori relativamente leggeri, integrarlo in contesti dove l’energia disponibile è limitata – ad esempio installazioni remote, sistemi alimentati a batteria, configurazioni con piccoli pannelli solari – e contenere la produzione di calore, che spesso è il vero nemico nei box chiusi e negli spazi ristretti.
Un aspetto interessante, spesso sottolineato nelle schede tecniche, è che l’ODROID-C5 viene presentata come in grado di lavorare senza dissipatore attivo, e in molti casi anche senza dissipatore passivo aggiuntivo, grazie alla maggiore efficienza del SoC e alla gestione termica ottimizzata. In scenari di stress prolungato le temperature ovviamente salgono, ma restano in range accettabili per l’uso continuo se il flusso d’aria non è completamente assente. Questo riduce drasticamente la complessità dei prototipi: meno ventole, meno rumore, meno problemi di polvere, meno vincoli sul posizionamento. In molte soluzioni reali l’assenza di componenti in movimento si traduce in maggiore affidabilità, soprattutto in ambito industriale leggero e in installazioni dove la manutenzione non può essere frequente.
La scheda viene alimentata tramite un connettore DC a 12 V, con corrente consigliata dell’ordine dei 2 A per avere margine sufficiente in presenza di periferiche collegate. A bordo sono presenti convertitori DC-DC che distribuiscono le tensioni necessarie a logica, I/O e periferiche. In fase di prototipazione è importante ricordare che, se si intendono alimentare anche motori, relè o carichi tramite il GPIO o schede figlie, l’alimentatore deve essere dimensionato di conseguenza, e spesso è preferibile separare l’alimentazione di potenza dall’alimentazione della logica. L’ODROID-C5, in questo senso, offre la base ma non vincola l’architettura finale: permette di progettare sistemi a più rail di alimentazione, mantenendo la scheda in un regime confortevole e delegando la potenza a elementi esterni più robusti.
Sistemi operativi, tool di sviluppo e supporto software
Sul piano software, l’ODROID-C5 è pensata per vivere principalmente con Linux e Android, con immagini ufficiali e comunitarie che coprono scenari diversi. Distribuzioni come Ubuntu in versione server o desktop, derivate Debian ottimizzate per ARM e build Android specifiche per il SoC Amlogic consentono di scegliere tra un approccio più da server embedded e uno più orientato alle interfacce grafiche consumer. In un contesto di prototipazione, questo si traduce in possibilità concrete: si può creare un gateway IoT headless da terminale o, all’estremo opposto, un kiosk interattivo con interfaccia touch, cambiando immagine sullo storage. La famiglia di sistemi supportati offre dunque una flessibilità che permette alla stessa scheda di coprire ruoli molto diversi.
Per chi sviluppa software, la presenza di driver per i GPIO, per i bus di comunicazione e per la GPU permette di lavorare con linguaggi di alto livello come Python, C/C++, Node.js, mantenendo comunque un controllo piuttosto diretto sull’hardware. Librerie dedicate consentono di gestire pin digitali, leggere ingressi analogici, pilotare PWM, dialogare con dispositivi I²C o SPI senza dover scrivere tutto da zero. La combinazione di ambiente Linux, stack di rete completo, strumenti standard (gcc, gdb, systemd, OpenSSH) e accesso ai pin rende l’ODROID-C5 una piattaforma naturale per sviluppare applicazioni embedded moderne, in cui la logica è strutturata, la distribuzione del software può passare per pacchetti o container e il debug sfrutta gli stessi strumenti usati sui server tradizionali.
La documentazione di Hardkernel e il wiki dedicato agli ODROID forniscono schemi elettrici, pinout dettagliati, guide all’installazione dei sistemi operativi, tutorial per configurare il boot, la rete, il filesystem e l’accesso remoto. A questo si aggiungono forum, canali di discussione e blog di terze parti che raccontano esperienze pratiche, problemi reali e soluzioni collaudate. Rispetto al mondo Raspberry Pi, la community è più piccola ma spesso più tecnica, con una maggiore attenzione ai dettagli elettrici, alle condizioni di alimentazione, ai limiti di corrente dei pin, agli scenari d’uso in ambito professionale. Per chi ha già familiarità con Linux e l’elettronica di base, la curva di apprendimento non è ripida; per chi arriva da zero, la scheda richiede un minimo di disciplina in più ma ripaga con una comprensione più profonda del sistema.
